QJ不锈钢潜水泵,深井潜水泵,潜水泵生产厂家
点击放大
产品型号:
产品名称:
QJ不锈钢潜水泵,深井潜水泵,潜水泵生产厂家
产品报价:
产品特点:
QJ型井用潜水泵是电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
  QJ不锈钢潜水泵,深井潜水泵,潜水泵生产厂家的详细资料:

QJ型井用潜水泵是电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。主要特点: 1.电机、水泵体,潜入水中运行,安全可靠. 2.对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下,钢管、胶管、塑料管等均可作扬水管使用)。 3.安装、使用、维护方便简单,占地面积小、不需建造泵房。 4.结构简单,节省原材料。 潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

QJ型井用潜水泵结构说明

1.QJ型潜水电泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机,电机与水泵通过爪式或中.键筒式联轴器直接;配备有不同规格的三芯电缆:起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成,采用法兰联接,高扬程电泵釆用闸阀控制。

2.潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上:导流壳采用嫘纹或螺栓联成一体。

3.高扬程潜水泵上部装有止回阀,避免停机水锤造成机组破坏。

4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。

5.潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙烯绝缘,尼龙护套耐水电磁线,电缆联接方式按QJ型电缆接头工艺, 把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕-层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里胎>以防渗水。

6.电机密闭,采用精密止口螺牷,电缆出口加胶塾进行密封。

7.电机上端有一个注水孔,有一个放气孔,卜部打个放水孔。

8.电机下部装有上卜—止推轴承,止推轴承上有沟槽用干冷却,和它对磨的是不锈钢推力盘,承爱水泵的上厂轴向力。

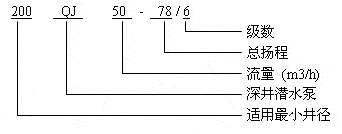

QJ潜水泵型号意义:

潜水泵技术选型参数表:



序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流A

出水管直径

配套电缆规格

1

1OOQJ2-50/10

2

40

0.75

2.0

40

3×1.5+1×1

2

100QJ2-70/14

70

1.1

3.1

3×1.5+1×1

3

100QJ2-80/16

80

1.1

3.1

3×1.5+1×1

4

100QJ2-100/20

100

1.5

3.8

3×1.5+1×1

5

100QJ2-110/22

110

1.5

3.8

3×1.5+1×1

6

100QJ2-140/28

140

1.5

3.8

3×1.5+1×1

7

100QJ2-150/30

150

2.2

5.6

3×1.5+1×1

8

1OOOJ2-160/32

160

2.2

5.6

3×2.5+1×1.5

9

100QJ2-190/38

190

2.2

5.6

3×2.5+1×1.5

10

1OOOJ2-200/40

200

3.0

7.3

3×4+1×2.5

11

100QJ3.2-40/6

2.2

40

0.75

2.0

40

3×1.5+1×1

12

1OOOJ3.2-54/8

54

0.75

2.0

3×1.5+1×1

13

100QJ3.2.68/10

68

1.1

3.1

3×1.5+1×1

14

100QJ3.2-72/11

72

1.1

3.1

3×1.5+1×1

15

1OOQJ3.2-99/15

99

1.5

3.8

3×1.5+1×1

16

1OOQJ3.2-108/16

108

2.2

5.6

3×1.5+1×1

17

100QJ3.2-135/20

135

2.2

5.6

3×2.5+1×1.5

18

1OOQJ3.2-144/21

144

3.O

7.3

3×4+1×2.5

19

100QJ3.2-170/25

170

3.0

7.3

3×4+1×2.5

20

100QJ3.2-230/34

230

4.0

10.26

3×4+1×2.5

21

100QJ5-24/6

5

24

0.75

2.0

40

3×1.5+1×1

22

100QJ5-36/9

36

1.1

3.1

3×1.5+1×1

23

100QJ5-48/12

48

1.5

3.8

3×1.5+1×1

24

100QJ5-64/16

64

2.2

5.6

3×1.5+1×1

25

100QJ5-72/18

72

2.2

5.6

3×1.5+1×1

26

100QJ5-88/22

88

3.0

7.3

3×2.5+1×1.5

27

100QJ5-96/24

96

3.0

7.3

3×2.5+1×1.5

28

1OOQJ5-108/27

108

3.0

7.3

3×4+1×2.5

29

100QJ5-128/32

128

4.0

10.26

3×4+1×2.5

30

100QJ5-164/41

164

5.5

13.74

3×4+1×2.5

31

100QJ5-220/55

220

7.5

18.5

3×6+1×4
