自吸泵型号:CYZ－A型自吸式离心泵介绍： 本单位生产的CYZ－A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的泵类产品，**，该自吸式离心泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。
自吸泵型号:CYZ－A型自吸式离心泵特点: 该泵属自吸式离心泵，自吸式离心泵具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
该自吸式离心泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。 结构图:
| 主要性能参数表： | 型号 | 电机功率（kw） | 转速（r/min） | 口径（mm） | 流量（m3/h） | 扬程（m） | 自吸高度（m） |
|
| 25CYZ-A-20 | 1.1 | 2900 | 25 | 3.2 | 20 | 6 |
|
| 25CYZ-A-20 | 1.5 | 2900 | 25 | 3.2 | 32 | 6 |
|
| 32CYZ-A-20 | 3 | 2900 | 32 | 3.2 | 50 | 6 |
|
| 40CYZ-A-20 | 1.5 | 2900 | 40 | 6.3 | 20 | 5 |
|
| 40CYZ-A-32 | 2.2 | 2900 | 40 | 6.3 | 32 | 5 |
|
| 40CYZ-A-40 | 4 | 2900 | 40 | 10 | 40 | 5 |
|
| 40CYZ-A-50 | 4 | 2900 | 40 | 6.3 | 50 | 5 |
|
| 50CYZ-A-12 | 1.5 | 2900 | 50 | 12.5 | 12 | 5 |
|
| 50CYZ-A-20 | 2.2 | 2900 | 50 | 15 | 20 | 5 |
|
| 50CYZ-A-30 | 3 | 2900 | 50 | 12.5 | 30 | 5 |
|
| 50CYZ-A-35 | 4 | 2900 | 50 | 12.5 | 35 | 5 |
|
| 50CYZ-A-40 | 4 | 2900 | 50 | 10 | 40 | 5 |
|
| 50CYZ-A-50 | 5.5 | 2900 | 50 | 12.5 | 50 | 5 |
|
| 50CYZ-A-60 | 7.5 | 2900 | 50 | 12.5 | 60 | 5 |
|
| 50CYZ-A-75 | 11 | 2900 | 50 | 15 | 75 | 5 |
|
| 65CYZ-A-15 | 3 | 2900 | 65 | 30 | 15 | 4 |
|
| 65CYZ-A-32 | 5.5 | 2900 | 65 | 25 | 32 | 5 |
|
| 65CYZ-A-50 | 7.5 | 2900 | 65 | 25 | 50 | 5 |
|
| 65CYZ-A-70 | 15 | 2900 | 65 | 25 | 70 | 5 |
|
| 80CYZ-A-13 | 3 | 2900 | 80 | 35 | 13 | 3.5 |
|
| 80CYZ-A-17 | 4 | 2900 | 80 | 43 | 17 | 3.5 |
|
| 80CYZ-A-22 | 5.5 | 2900 | 80 | 40 | 22 | 3.5 |
|
| 80CYZ-A-25 | 7.5 | 2900 | 80 | 50 | 25 | 4 |
|
| 80CYZ-A-32 | 7.5 | 2900 | 80 | 50 | 32 | 4 |
|
| 80CYZ-A-40 | 11 | 2900 | 80 | 50 | 40 | 4 |
|
| 80CYZ-A-55 | 18.5 | 2900 | 80 | 60 | 55 | 4.5 |
|
| 80CYZ-A-70 | 22 | 2900 | 80 | 60 | 70 | 4.5 |
|
| 100CYZ-A-20 | 7.5 | 2900 | 100 | 80 | 20 | 3.5 |
|
| 100CYZ-A-25 | 11 | 2900 | 100 | 100 | 25 | 4.5 |
|
| 100CYZ-A-32 | 15 | 2900 | 100 | 100 | 32 | 4.5 |
|
| 100CYZ-A-40 | 18.5 | 2900 | 100 | 100 | 40 | 4.5 |
|
| 100CYZ-A-50 | 22 | 2900 | 100 | 100 | 50 | 4.5 |
|
| 100CYZ-A-65 | 30 | 2900 | 100 | 100 | 65 | 4.5 |
|
| 100CYZ-A-75 | 30 | 2900 | 100 | 100 | 75 | 4.5 |
|
| 150CYZ-A-20 | 18.5 | 1450 | 150 | 180 | 20 | 4.5 |
|
| 150CYZ-A-30 | 30 | 1450 | 150 | 170 | 30 | 4.5 |
|
| 150CYZ-A-45 | 37 | 2900 | 150 | 160 | 45 | 4.5 |
|
| 150CYZ-A-55 | 45 | 2900 | 150 | 160 | 80 | 4.5 |
|
| 150CYZ-A-65 | 55 | 2900 | 150 | 170 | 65 | 4.5 |
|
| 150CYZ-A-80 | 55 | 2900 | 150 | 160 | 80 | 4.5 |
|
| 200CYZ-A-32 | 90 | 1450 | 200 | 400 | 32 | 4.5 |
|
| 250CYZ-A-50 | 90 | 1450 | 250 | 400 | 50 | 4.5 |
|
| 300CYZ-A-50 | 110 | 1450 | 300 | 500 | 50 | 4.5 |
|
|

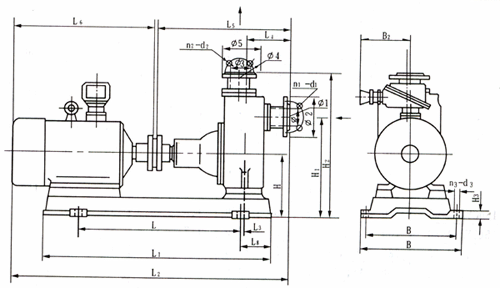

安装图:
使用说明： （一）.起动前的准备及检查工作：
1.本系列油泵，根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵，如果油位不足，则加足之。
2.检查泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵内注入储液，不应在储液不足的情况下启动运转，泵则不能正常工作，且易损坏机械密封。
3.检查泵的转动部件是否有卡住磕碰现象。
4.检查泵体底脚及各联结处螺母有无松动现象。
5.检查泵轴与电动机主轴的同轴度或平行度。
6.检查进口管路是否漏气，如有漏气，必须设法排除。
7.打开吸入管路的阀门，稍开（不要全开）出口控制阀。
（二）.停泵
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节，应将泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。
|
